設計特點
于閥高平臺結構、ISO5211連接標準、安裝中專業和方便
雙向密封、介質任意流向、自動補償、自潔功能
流通性好、品質優良、精巧美觀、啟閉力矩小、壽命長
技術精湛、密封可靠、應用廣泛、替代進品
閥桿防爆出設計、防火結構設計、球閥與閥體之間帶防靜電裝置
產品應用

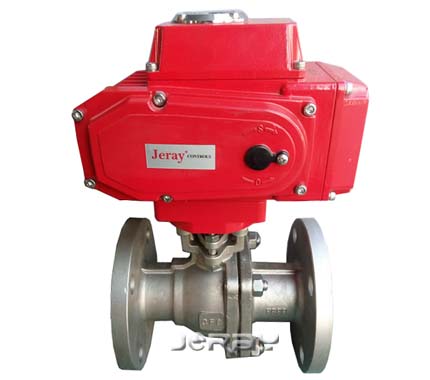

電動球閥是工業自動化控制系統中的重要執行機構，可遠距離集中控制能滿足計算機程控的需要，如今產品廣泛應用于石油化工、航天航空國防軍工、造紙、鋼鐵冶金、污水處理、鍋爐給水等各種領域的高精度調節環節，特別適用于制漿、造紙生產過程中的漿白水、黑液、白液等懸浮顆粒的流體及濃、濁漿狀流體介質的自動調節
技術參數
|
公稱通徑 |
DN25~DN200 |
|
連接方式 |
法蘭 |
|
執行器選配 |
JRV系列、JRQ系列及進品執行器系列 |
|
控制方式 |
開關型、調節型 |
|
電源電壓 |
SC220V、AC380V、DC24V（其它訂做） |
|
介提溫度 |
-30~425℃ |
|
環境溫度 |
標準型：-20~80℃ |
|
防護等級 |
IP67 |
|
閥體材質 |
碳鋼、不銹鋼 |
|
密封材質 |
聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質哈金（Y） |

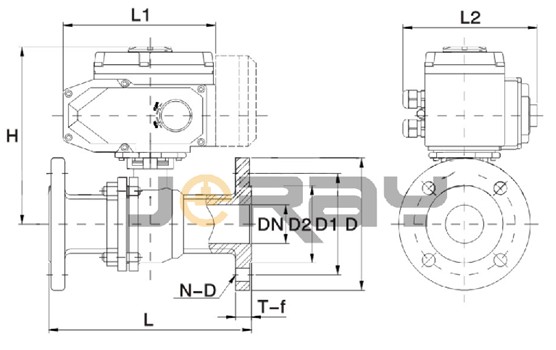

主要外形尺寸（PN16）
|
公稱通徑DN |
尺寸 |
||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
T-f |
N-D |
|
|
DN15 |
130 |
165 |
150 |
185 |
95 |
65 |
45 |
14-2 |
4-14 |
|
DN20 |
140 |
165 |
150 |
190 |
105 |
75 |
55 |
16-2 |
4-14 |
|
DN32 |
150 |
165 |
150 |
200 |
115 |
85 |
65 |
16-2 |
4-14 |
|
DN40 |
165 |
165 |
150 |
206 |
135 |
100 |
78 |
18-2 |
4-18 |
|
DN50 |
180 |
190 |
170 |
216 |
145 |
110 |
85 |
18-3 |
4-18 |
|
DN65 |
220 |
190 |
170 |
244 |
180 |
145 |
120 |
20-3 |
4-18 |
|
DN80 |
250 |
270 |
220 |
284 |
195 |
160 |
135 |
20-3 |
8-18 |
|
DN100 |
280 |
270 |
220 |
310 |
215 |
180 |
155 |
22-3 |
8-18 |
|
DN125 |
320 |
270 |
220 |
353 |
245 |
210 |
185 |
22-3 |
8-18 |
|
DN150 |
360 |
270 |
220 |
372 |
280 |
240 |
210 |
24-3 |
8-23 |
|
DN200 |
400 |
270 |
220 |
423 |
335 |
295 |
265 |
24-3 |
12-23 |
特殊選項
|
防爆型 |
防爆等級：Exd II BT4 |
|
調節型 |
輸入4~20mA、0~5V、0~10V等信號，實瑞閥門調節功能 |
|
開關型 |
電動執行器配手動裝置，開、關閥功能 |
備注：1、電動執行器的參數和選配請查閱執行器資料
2、如有特殊工況要求或加大執行器規格，具體參數和外尺寸請聯系我們索取。

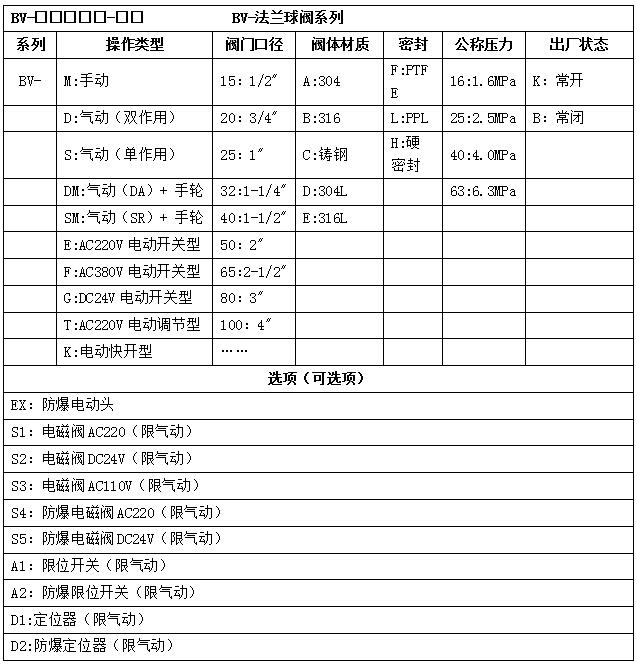

型號選型
