V型球芯切口、自清潔功能、適用粘稠纖維顆粒流體
美系精裝、技術精湛、世界品質、替代進品
閥體采用整體式結構、避免中部法蘭連接可能造成的泄漏
波形彈簧預緊、閥座與閥芯緊密接觸、密封性能好并能自動補償
閥桿花鍵連接、配有自潤滑軕承固定、回轉性能高、穩定性能好、承載扭矩大、設節精度高
產品應用
電動V型球閥閥芯設計成帶有特殊形裝的V型切口，具有精確的流量特性和控制功用能，使用產品廣泛應用于石油化工、航天航空國防軍工、造紙、鋼鐵冶金、污水處理、鍋爐給水等各種領域的高精度調節環節，特別適用于制漿、造紙生產過程中的漿白水、黑液、白液等懸浮顆粒的流體及濃、濁漿狀流體介質的自動調節
技術參數
|
公稱通徑 |
DN25~DN300 |
|
連接方式 |
法蘭 |
|
執行器選配 |
JRV系列、JRQ系列及進品執行器系列 |
|
控制方式 |
開關型、調節型 |
|
電源電壓 |
SC220V、AC380V、DC24V（其它訂做） |
|
介提溫度 |
-30~425℃ |
|
環境溫度 |
標準型：-20~80℃ |
|
防護等級 |
IP67 |
|
閥體材質 |
碳鋼、不銹鋼 |
|
密封材質 |
聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質哈金（Y） |
備注：其它特殊密封材質或特殊溫度亦可根據密戶要求設計選型

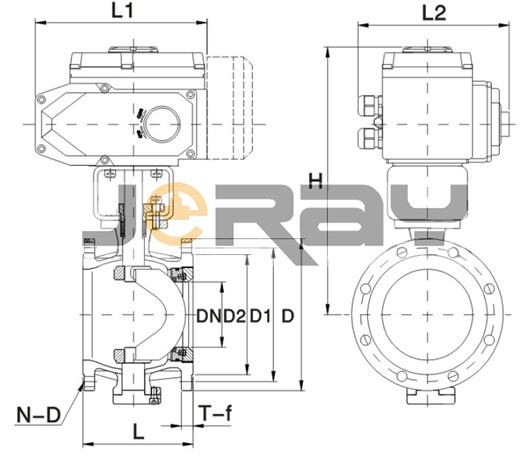

主要外形尺寸—PN16（16bar）
|
公稱 通徑DN |
尺寸 |
||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
T |
N-D |
|
|
DN25 |
102 |
165 |
150 |
245 |
115 |
85 |
65 |
14 |
4-14 |
|
DN32 |
102 |
165 |
150 |
255 |
135 |
100 |
78 |
16 |
4-18 |
|
DN40 |
114 |
165 |
150 |
270 |
160 |
125 |
100 |
16 |
4-18 |
|
DN50 |
124 |
165 |
150 |
270 |
160 |
125 |
100 |
16 |
4-18 |
|
DN65 |
145 |
190 |
170 |
300 |
180 |
145 |
120 |
18 |
4-18 |
|
DN80 |
165 |
190 |
170 |
305 |
195 |
160 |
125 |
20 |
8-18 |
|
DN100 |
194 |
190 |
170 |
315 |
215 |
180 |
155 |
20 |
8-18 |
|
DN125 |
213 |
270 |
220 |
370 |
245 |
210 |
185 |
22 |
8-18 |
|
DN150 |
229 |
270 |
220 |
370 |
245 |
210 |
185 |
22 |
8-18 |
|
DN200 |
243 |
270 |
220 |
415 |
335 |
295 |
265 |
26 |
12-23 |
|
DN250 |
297 |
270 |
220 |
465 |
405 |
355 |
320 |
30 |
12-25 |
|
DN300 |
338 |
270 |
220 |
490 |
460 |
410 |
375 |
30 |
12-25 |
特殊選項
|
防爆型 |
防爆等級：Exd II BT4 |
|
調節型 |
輸入4~20mA、0~5V、0~10V等信號，實瑞閥門調節功能 |
|
開關型 |
電動執行器配手動裝置，開、關閥功能 |
備注：1、電動執行器的參數和選配請查閱執行器資料
2、如有特殊工況要求或加大執行器規格，具體參數和外尺寸請聯系我們索取。
