當前位置：首頁 >> 產品中心 >> 3BV3系列三通內螺紋電動球閥
3BV3系列三通內螺紋電動球閥
設計特點

國產精品、技術精湛、密封可靠、應用廣泛、替代進口

流動通性能好、品質優良、精巧美觀、啟閉力矩小、壽壽長

球閥高平臺結構ISO5211連接標準、安裝更加專業和方便

開啟靈活、工作穩定、結構緊湊、輕巧美觀

產品應用與特點

電動三通卡箍球閥有兩座和四座密封結構，閥芯通道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯通道與管道口的連接狀態，可實現對三條支管不同的組合控制。如今是航空航天，石油化工灌裝設備、涂料設備，干燥設備、真空設備、電鍍?cè)O(shè)備、清洗設備、實驗設備、消防設備、暖通空調、生物制藥、醫療器機、農業機械、食品機械、紡織印染、船舶工業、自動控制、環保水處理等行業的首選產品。

技術參數

公稱通徑

DN15~50

連接方式

螺紋

執行器選配

JRV系列、JRQ系列及進品執行器系列

控制方式

開關型、調節型

電源電壓

AC220V、AC380V、DC24V（其它訂做）

公稱壓力

PN6、PN10、PN16

介提溫度

-30~425℃

環境溫度

標準型：-20~150℃

防護等級

IP67

閥體材質

碳鋼、不銹鋼

密封材質

聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、全內襯聚四氟乙烯（F46/F4）

備注：其它特殊密封材質或特殊溫度亦可根據密戶要求設計選型

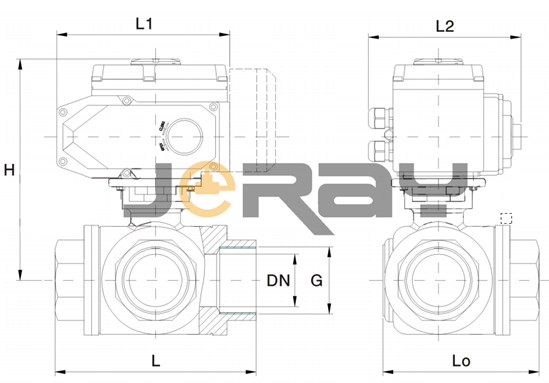

主要外形尺寸—PN16（16bar）

公稱

通徑DN

尺寸

L

L1

L2

H

Lo

G

DN15

68

165

150

223

34

1/2

DN20

78

165

150

230

39

3/4

DN25

86

165

150

240

43

1

DN32

111

165

150

255

55.5

11/4

DN40

126

190

170

270

63

11/2

DN50

143

190

170

280

71.5

2

特殊選項

防爆型

防爆等級：Exd II BT4

調節型

輸入4~20mA、0~5V、0~10V等信號，實瑞閥門調節功能

開關型

電動執行器配手動裝置，開、關閥功能

備注：1、電動執行器的參數和選配請查閱執行器資料

2、如有特殊工況要求或加大執行器規格，具體參數和外尺寸請聯系我們索取。

選擇型號

3BV3-□□□□□-□□ 3BV3三通螺紋球閥系列

系列

操作類型

閥門口徑

閥體材質

密封

公稱壓力

三通流向

3BV3-

M:手動

15：1/2"

A:304

F:PTFE

16:1.6MPa

L1：L型配置1

D:氣動（雙作用）

20：3/4"

B:316

L:PPL

25:2.5MPa

L2：L型配置2

S:氣動（單作用）

25：1"

D:304L

40:4.0MPa

L3：L型配置3

DM:氣動（DA）+ 手輪

32：1-1/4"

E:316L

63:6.3MPa

T1：T型配置1

SM:氣動（SR）+ 手輪

40：1-1/2"

T2：T型配置2

E:AC220V電動開關型

50：2"

T3：T型配置3

F:AC380V電動開關型

T3：T型配置4

G:DC24V電動開關型

T:AC220V電動調節型

K:電動快開型

選項（可選項）

EX：防爆電動頭

S1：電磁閥AC220（限氣動）

S2：電磁閥DC24V（限氣動）

S3：電磁閥AC110V（限氣動）

S4：防爆電磁閥AC220（限氣動）

S5：防爆電磁閥DC24V（限氣動）

A1：限位開關（限氣動）

A2：防爆限位開關（限氣動）

D1:定位器（限氣動）

D2:防爆定位器（限氣動）
