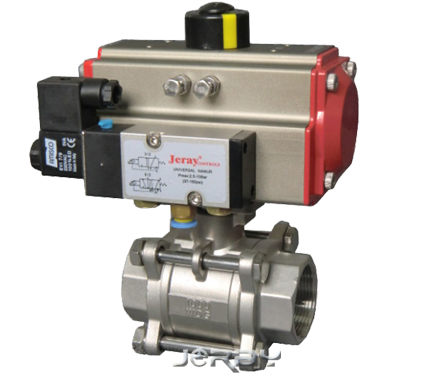

BV31--螺紋式氣動球閥

氣動螺紋球閥設計優良，加工技術精湛、密封可靠、 流動通性能好、品質優良、精巧美觀、啟閉力矩小、壽壽長、 方便，開啟靈活、工作穩定、緊湊，可靠性非常好。螺紋球閥可以根據工況做成軟密封（四氟和PPL）和硬密封。

技術規范

設計依據

GB標準

ANS標準

設計標準

GB/12237

ANSI B16.34

試驗和檢驗

JB/T9092

API598

備注：球閥結構長度及連接尺寸可根據客戶要深圳市設計制造

技術參數

公稱通徑

DN10~100

連接方式

螺紋、卡箍、焊接

氣缸選配

JRP系列、JRS系列、JRG系列及進口執行器系列

氣缸形式

雙作用、單作用（彈簧復位）

控制方式

換向、分流

公稱壓力

16、25、40Bar，150LB、300LB、10K、20K（如需更高壓力訂貨時請注明）

氣源壓力

雙作用：4~8Bar，單作用：5~8Bar

介質溫度

-40~180℃，-40~300℃，-30~425℃

環境溫度

標準型：-20~80℃

閥體材質

碳鋼、不銹鋼

密封材質

聚四氟乙烯、聚笨、金屬硬密封、硬質合金

備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型

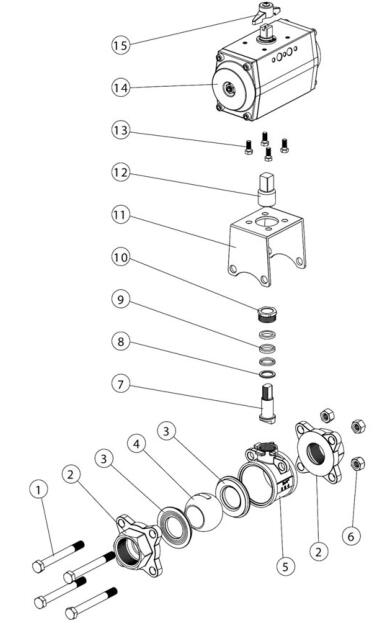

主要零件材質表

序號

零件名稱

材質

序號

零件名稱

材質

1

螺柱

不銹鋼304

9

填料

PTFE

2

接頭

不銹鋼CF8、CF8M、CF3、CF3M

10

壓蓋

不銹鋼304、316

3

閥座

PTFE、PPL、硬質合金

11

連接支架

不銹鋼CF8

4

球體

不銹鋼304，316，316L、304L

12

連接套

不銹鋼304

5

閥體

不銹鋼304，316，316L、304L

13

螺栓

不銹鋼304

6

螺母

不銹鋼304

14

氣動執行器

擠出鋁合金

7

閥桿

不銹鋼304，316，316L、304L

15

位置指示器

塑料

8

墊片

PTFE

備注：主要零部件及密封圈的材質亦可根據實際工況或客戶要求設計選型

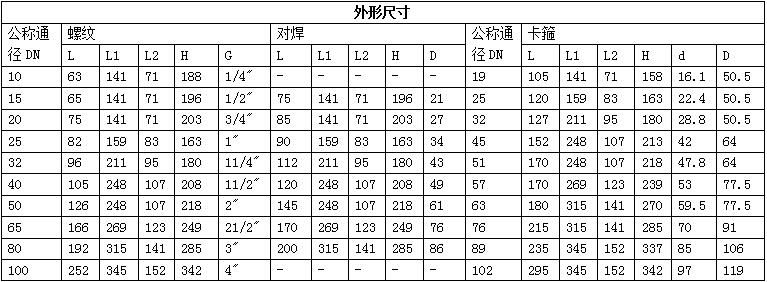

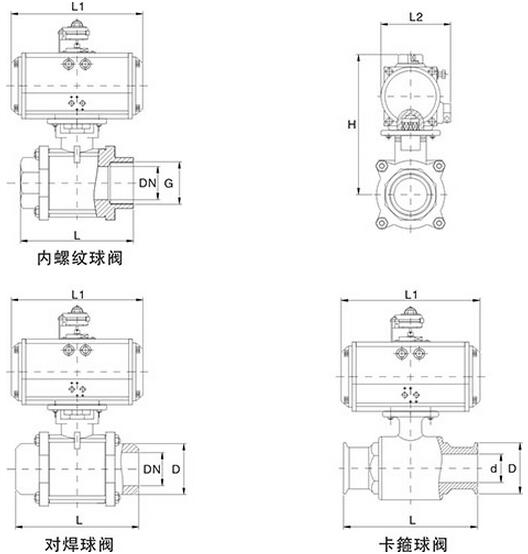

備注：根不同的閥門扭矩，不同的氣源壓力及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化

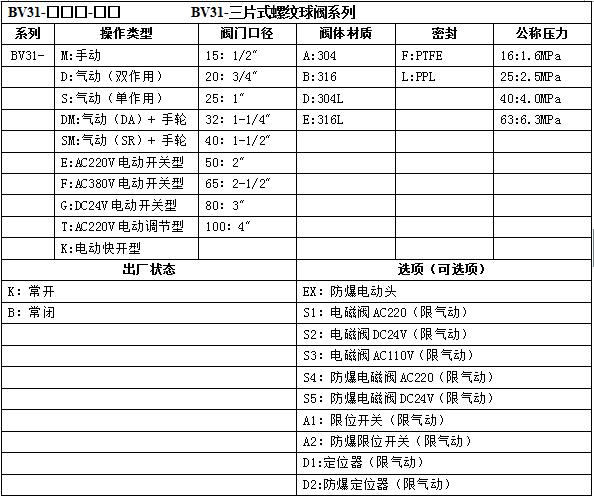

型號選型表
