塑料蝶閥閥體重量輕、耐腐蝕性強，外型結構緊湊美觀，本體重量輕容易安裝，應用范圍廣，材質衛生無DU，耐磨損、容易拆卸，維護簡單易行，適用流體：水、空氣、油類、腐蝕性化學液體等。
UPVC塑料蝶閥溫度范圍:
RPP?????? -20°C~90°C
UPVC???? -10°C~70°C
CPVC????? -40°C~95°C
PVDF???? -40°C~140°C
PPH???????? -20°C~95°C
閥體重量輕、耐腐蝕性強
外型結構緊湊美觀
本體重量輕容易安裝
耐腐蝕性強，應用范圍
產品應用與特點
電動塑料蝶閥重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。
技術參數
|
公稱通徑 |
DN25~DN600 |
|
連接方式 |
對夾 |
|
執行器選配 |
JRV系列、JRQ系列及進品執行器系列 |
|
控制方式 |
開關型、調節型 |
|
電源電壓 |
AC220V、AC380V、DC24V（其它訂做） |
|
公稱壓力 |
PN6、PN10、PN16 |
|
介提溫度 |
-30~425℃ |
|
環境溫度 |
標準型：-20~150℃ |
|
防護等級 |
IP67 |
|
閥體材質 |
UPVC,PP,CPVC,PVDF |
|
密封材質 |
丁睛（NBR）、三元乙丙（EPDM） |
備注：其它特殊密封材質或特殊溫度亦可根據密戶要求設計選型

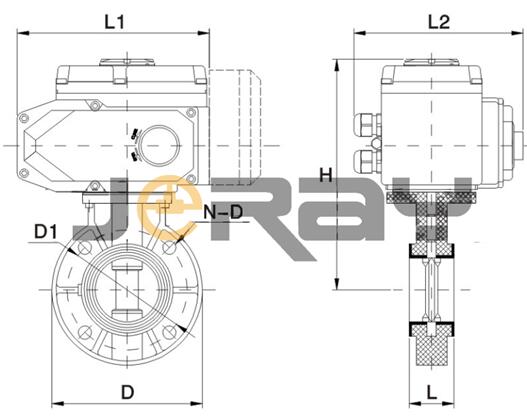

主要外形尺寸—PN16（16bar）
|
公稱 通徑DN |
尺寸 |
||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
N-D |
|
|
DN50 |
45 |
165 |
150 |
223 |
56 |
125 |
4-18 |
|
DN65 |
48 |
465 |
150 |
235 |
71 |
145 |
4-18 |
|
DN80 |
48 |
165 |
150 |
240 |
85 |
160 |
8-18 |
|
DN100 |
58 |
190 |
170 |
258 |
105 |
180 |
8-18 |
|
DN125 |
70 |
190 |
170 |
303 |
131 |
210 |
8-18 |
|
DN150 |
76 |
190 |
170 |
316 |
153 |
240 |
8-22 |
|
DN200 |
92 |
190 |
170 |
350 |
204 |
290 |
8-22 |
|
DN250 |
114 |
270 |
220 |
410 |
255 |
350 |
12-22 |
|
DN300 |
120 |
270 |
220 |
440 |
307 |
400 |
12-22 |
備注：1、電動執行器的參數和選配請查閱執行器資料
2、如有特殊工況要加大執行器規格，具體參數和外尺寸請身我們索取。

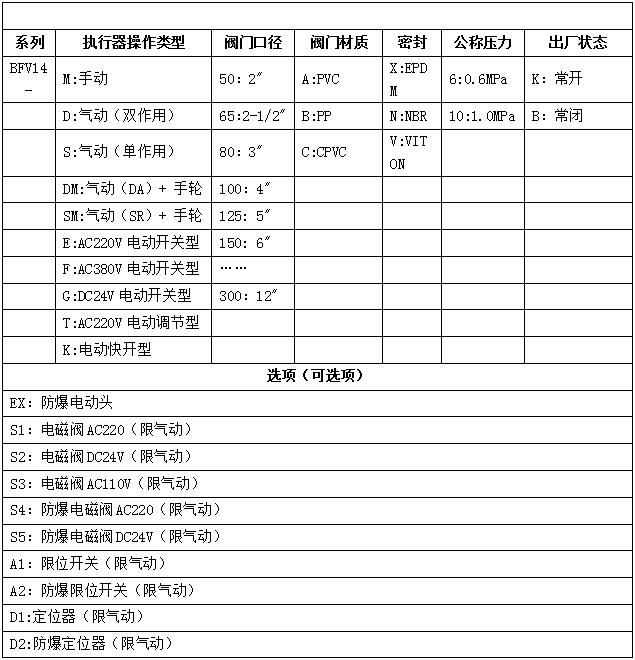

型號選型表
