設計性能
流體阻力小，全通徑的球閥基本沒有流阻。
緊密可靠，它有兩個PTFE密封座，能實現完全密封，在真空系統中廣泛使用。
操作方便，開閉迅速，從全開到全關只要旋轉90度。維修方便，球閥結構簡單，密封圈是活動的，拆卸更換都比較方便。
在全開或全閉時，球體和閥座的密封面與介質隔離，而且密封性能好，完全可以達到零泄露。
新型的帶桿球體，其獨特的彈性唇式密封座結構。使其具有普通球閥的各項優點，能在前后大壓差和較大的溫差變化范圍內具有高密封性能和輕操作扭矩。
可作開關和調節之用。
襯里材料：FEP、PFA、GXPO等
驅動方式：手動、蝸輪、電動、氣動、液動。
技術參數
|
公稱通徑 |
DN25~DN300 |
|
連接方式 |
法蘭 |
|
執行器選配 |
JRV系列、JRQ系列及進品執行器系列 |
|
控制方式 |
開關型、調節型 |
|
電源電壓 |
AC220V、AC380V、DC24V（其它訂做） |
|
公稱壓力 |
PN6、PN10、PN16 |
|
介提溫度 |
-30~425℃ |
|
環境溫度 |
標準型：-20~150℃ |
|
防護等級 |
IP67 |
|
閥體材質 |
碳鋼、不銹鋼 |
|
密封材質 |
聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、全內襯聚四氟乙烯（F46/F4） |
|
設計標準 |
HG/T 3704, GB/T 12237 |
API 6D |
||
|
結構長度 |
HG/T 3704, GB/T 12221 |
ASME 816.10 |
||
|
法蘭形式尺寸 |
HG/T 20592, GB/T 9119 |
ASME B16.5, JIS B2220 |
||
|
檢驗與試驗 |
GB/T 13927, JB/T 9092 |
API 598 |
||
|
公稱壓力(MPa) |
1 |
1.6 |
CLASS150 |
|
|
實驗壓力 |
殼體試壓 |
1.5 |
1.5 |
1.5 |
|
( MPa) |
高壓密封 |
1.1 |
1.1 |
1.1 |
|
|
低壓密封 |
0.6 |
0.6 |
0.6 |
|
適用溫度(℃) |
PFA -30～200 FEP: -30～150 GXPO: -10～80 |
|||
|
適用介質 |
鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質 |
|||

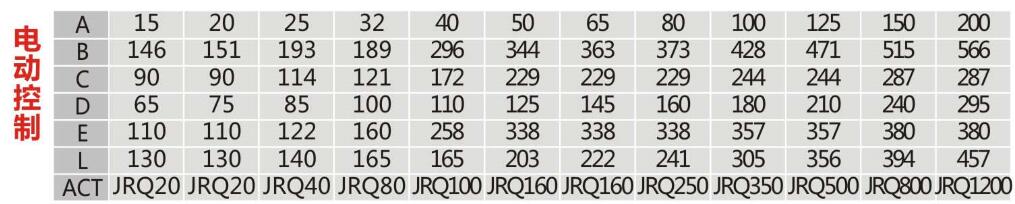

HG/T 20592 PN10 （單位：mm）
備注：根據不同的閥門扭矩，不同的氣源壓力及不同的實際工況，選擇相匹配的執行器其相磁外形尺寸也隨之變化

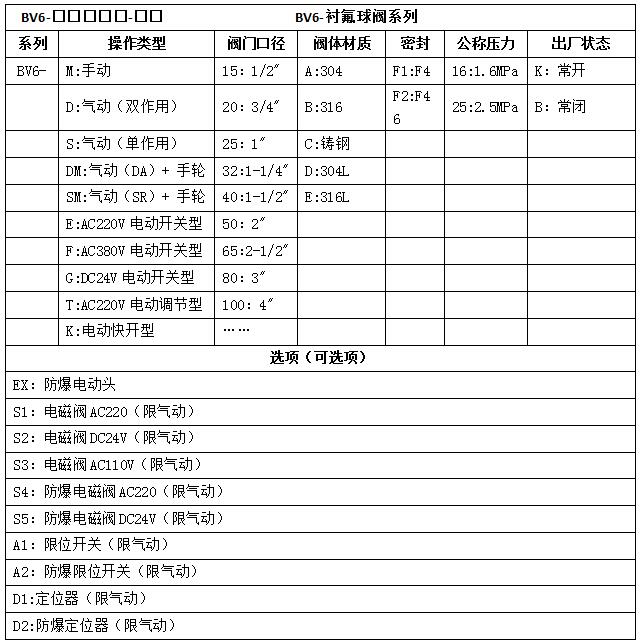

選型表
