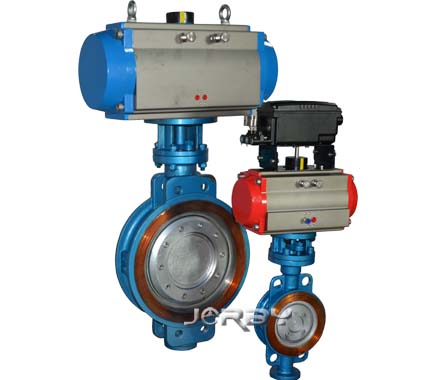

國產精品、技術精湛、密封可靠、應用廣泛、替代進口、流動通性能好、品質優良、精巧美觀、啟閉力矩小、壽壽長、蝶閥高平臺結構ISO5211連接標準、安裝更加專業和方便、開啟靈活、工作穩定、結構緊湊、輕巧美觀。本蝶閥可適用于食品、醫藥、化工等凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或設節介質流量之用。耐高溫、耐高壓、耐磨損、防火、使用壽命長 維偏心原理設計、蝶板開啟瞬間分離密封面、多層次密封結構、密封性能卓越。
技術規范
|
設計依據 |
GB標準系列 |
ANSI標準系列 |
|
|
設計標準 |
GB/T12238 |
API609 |
|
|
結構長度 |
對連式連接 |
GB/T12221 |
ASMEB16.10 |
|
連接法蘭尺寸 |
GB/T9113、JB/T79 |
ANSIB16.47 |
|
|
試驗與試驗 |
GB/T9092 |
API 598 |
|
技術參數
|
公稱通徑 |
DN50~800 |
|
連接方式 |
對夾 |
|
氣缸選配 |
JRP系列、JRS系列、JRG系列及進口執行器系列 |
|
氣缸形式 |
雙作用、單作用（彈簧復位） |
|
控制方式 |
二位切斷（開關型）、調節型、三段式（開度可選） |
|
公稱壓力 |
16、25、40Bar，150LB、300LB、10K、20K（如需更高壓力訂貨時請注明） |
|
氣源壓力 |
雙作用：4~8Bar，單作用：5~8Bar |
|
介質溫度 |
-40~450℃ |
|
環境溫度 |
標準型：-20~80℃ |
|
閥體材質 |
碳鋼、不銹鋼 |
|
密封材質 |
聚四氟乙烯、對位聚苯、金屬硬密封、硬質合金 |
備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型
主要零件材質表
主要尺外形尺寸—PN16（16bar)
|
公稱 通徑（DN） |
外形尺寸 |
連接尺寸 |
|||||
|
L對夾 |
L法蘭 |
L1 |
L2 |
H |
D |
N-D |
|
|
50 |
46 |
108 |
159/211 |
83/95 |
277/305 |
125 |
4-18 |
|
65 |
46 |
112 |
211/248 |
95/107 |
287/325 |
145 |
8-18 |
|
80 |
46 |
114 |
248/269 |
107/123 |
365/391 |
160 |
8-18 |
|
100 |
52 |
127 |
269/315 |
123/141 |
420/450 |
190 |
8-22 |
|
125 |
56 |
140 |
315/345 |
141/152 |
436/462 |
220 |
8-26 |
|
150 |
56 |
140 |
409/438 |
172/187 |
466/543 |
250 |
8-26 |
|
200 |
60 |
152 |
438/550 |
187/215 |
593/665 |
310 |
12-26 |
|
250 |
68 |
165 |
550/600 |
215/240 |
682/752 |
370 |
12-30 |
|
300 |
78 |
178 |
600/633 |
240/262 |
402/820 |
430 |
16-30 |
|
350 |
78 |
190 |
633/730 |
262/330 |
832/938 |
490 |
16-33 |
|
400 |
102 |
216 |
633/1700 |
262/440 |
910/968 |
550 |
16-36 |
|
450 |
114 |
222 |
730/1970 |
330/480 |
1005/1010 |
600 |
20-36 |
|
500 |
127 |
229 |
1180/1700 |
365/440 |
1058/1065 |
660 |
20-36 |
|
600 |
154 |
267 |
1700/1970 |
440/480 |
1110/1195 |
770 |
20-39 |
|
700 |
165 |
292 |
1320/2700 |
480/560 |
1255/1295 |
875 |
24-42 |
|
800 |
190 |
318 |
1950/2700 |
560/580 |
1325/1365 |
990 |
24-48 |
主要外形尺寸—PN25(25bar)
|
公稱 通徑（DN） |
外形尺寸 |
連接尺寸 |
|||||
|
L對夾 |
L法蘭 |
L1 |
L2 |
H |
D |
N-D |
|
|
50 |
43 |
108 |
159/211 |
83/95 |
277/305 |
125 |
4-18 |
|
65 |
46 |
112 |
211/248 |
95/107 |
287/325 |
145 |
8-18 |
|
80 |
46 |
114 |
248/269 |
107/123 |
365/391 |
160 |
8-18 |
|
100 |
52 |
127 |
269/315 |
123/141 |
420/457 |
190 |
8-22 |
|
125 |
56 |
140 |
315/345 |
141/152 |
436/462 |
220 |
8-26 |
|
150 |
56 |
140 |
409/438 |
172/187 |
466/543 |
250 |
8-26 |
|
200 |
60 |
152 |
438/550 |
187/215 |
593/665 |
310 |
12-26 |
|
250 |
68 |
165 |
500/600 |
215/240 |
682/752 |
370 |
12-30 |
|
300 |
78 |
178 |
600/633 |
240/262 |
402/820 |
430 |
16-30 |
|
350 |
78 |
190 |
633/730 |
262/330 |
832/938 |
490 |
16-33 |
|
400 |
102 |
216 |
633/1700 |
262/440 |
910/968 |
550 |
16-36 |
|
450 |
144 |
222 |
730/1970 |
330/480 |
1005/1010 |
600 |
20-36 |
|
500 |
127 |
229 |
1180/1700 |
365/440 |
1058/1065 |
660 |
20-36 |
|
600 |
154 |
267 |
1700/1970 |
440/480 |
1110/1195 |
700 |
20-36 |
主要外形尺寸—PN40(40bar)
|
公稱 通徑（DN） |
外形尺寸 |
連接尺寸 |
|||||
|
L對夾 |
L法蘭 |
L1 |
L2 |
H |
D |
N-D |
|
|
50 |
43 |
108 |
211/248 |
95/107 |
277/305 |
125 |
4-18 |
|
65 |
46 |
112 |
248/269 |
107/123 |
310/341 |
145 |
8-18 |
|
80 |
46 |
114 |
269/315 |
123/141 |
375/412 |
160 |
8-18 |
|
100 |
52 |
127 |
315/345 |
141/152 |
436/462 |
190 |
8-22 |
|
125 |
56 |
140 |
345/438 |
152/187 |
462/513 |
220 |
8-26 |
|
150 |
56 |
140 |
438/600 |
187/240 |
543/615 |
250 |
8-26 |
|
200 |
60 |
152 |
550/633 |
215/240 |
665/760 |
320 |
12-30 |
|
250 |
68 |
165 |
600/633 |
240/262 |
752/858 |
385 |
12-33 |
|
300 |
78 |
178 |
633/730 |
262/330 |
820/880 |
450 |
16-33 |
|
350 |
78 |
190 |
730/17/00 |
330/440 |
938/940 |
510 |
16-36 |
|
400 |
102 |
216 |
1180/1700 |
325/440 |
970/1055 |
585 |
16-39 |
|
450 |
114 |
222 |
1180/170 |
325/440 |
1005/1090 |
610 |
20-39 |
|
500 |
127 |
229 |
1320/1970 |
440/480 |
1145/1185 |
670 |
20-42 |
|
600 |
154 |
267 |
1430/2700 |
480/560 |
1195/1235 |
795 |
20-48 |
主要外形尺寸—Class150
|
公稱 通徑（DN） |
外形尺寸 |
連接尺寸 |
|||||
|
L對夾 |
L法蘭 |
L1 |
L2 |
H |
D |
N-D |
|
|
50 |
43 |
108 |
159/211 |
83/95 |
277/305 |
120.5 |
4-19 |
|
65 |
46 |
112 |
211/248 |
95/107 |
287/325 |
139.5 |
4-19 |
|
80 |
46 |
114 |
248/269 |
107/123 |
365/391 |
152.5 |
4-19 |
|
100 |
52 |
127 |
269/315 |
123/141 |
420/457 |
190.5 |
8-19 |
|
125 |
56 |
140 |
315/345 |
141/152 |
436/462 |
216 |
8-22 |
|
150 |
56 |
140 |
345/409 |
152/172 |
466/543 |
241.5 |
8-22 |
|
200 |
60 |
152 |
409/550 |
172/215 |
593/665 |
298.5 |
8-22 |
|
250 |
68 |
165 |
538/600 |
187/240 |
682/752 |
362 |
12-25 |
|
300 |
78 |
178 |
550/633 |
215/262 |
702/820 |
432 |
12-25 |
|
350 |
78 |
190 |
600/633 |
240/262 |
832/938 |
476 |
12-29 |
|
400 |
102 |
216 |
633/730 |
262/330 |
910/968 |
540 |
16-29 |
|
450 |
114 |
222 |
633/730 |
262/330 |
1005/1010 |
578 |
16-32 |
|
500 |
127 |
229 |
730/1700 |
330/440 |
1058/1065 |
635 |
20-32 |
|
600 |
154 |
267 |
1180/1700 |
365/440 |
1110/1195 |
749.5 |
20-35 |
|
700 |
165 |
292 |
1320/1970 |
440/480 |
1255/1295 |
863.6 |
28-35 |
|
800 |
190 |
318 |
1430/2700 |
480/560 |
1325/1365 |
978 |
28-41 |
主要外形尺寸—Class300
|
公稱 通徑（DN） |
外形尺寸 |
連接尺寸 |
|||||
|
L對夾 |
L法蘭 |
L1 |
L2 |
H |
D |
N-D |
|
|
50 |
43 |
108 |
211/248 |
95/107 |
277/305 |
127 |
8-19 |
|
65 |
46 |
112 |
248/269 |
107/123 |
310/341 |
149 |
8-22 |
|
80 |
46 |
114 |
269/315 |
123/141 |
375/412 |
168.5 |
8-22 |
|
100 |
52 |
127 |
315/409 |
141/172 |
436/462 |
200 |
8-22 |
|
125 |
56 |
140 |
345/438 |
152/187 |
462/513 |
235 |
8-22 |
|
150 |
56 |
140 |
409/550 |
172/215 |
543/615 |
270 |
12-22 |
|
200 |
60 |
152 |
438/600 |
187/240 |
665/760 |
330 |
12-25 |
|
250 |
68 |
165 |
550/633 |
215/262 |
752/858 |
387.5 |
16-29 |
|
300 |
78 |
178 |
600/730 |
240/330 |
820/880 |
451 |
16-32 |
|
350 |
78 |
190 |
633/730 |
262/330 |
938/940 |
514.5 |
20-32 |
|
400 |
102 |
216 |
730/1700 |
330/440 |
970/1055 |
571.5 |
20-35 |
|
450 |
114 |
222 |
1180/1700 |
365/440 |
1005/1090 |
628.5 |
24-35 |
|
500 |
127 |
229 |
1320/1970 |
440/480 |
1145/1185 |
686 |
24-35 |
|
600 |
154 |
267 |
1430/2700 |
480/560 |
1195/1235 |
813 |
24-41 |
備注：根據不同的閥門扭矩，不同的氣源壓力及不同的實際工況，選擇相匹想的執行器其相關外形尺寸也隨之變化。
附件選型及用處
|
電磁換向閥 |
雙作用選二位五能、單作用二位三通、單電控雙電控訂貨時注明，電磁換向閥起到換氣做用 |
|
限位開關 |
遠程反饋開關信號 |
|
手操機構 |
可實現手動開、關閥門 |
|
定位器 |
輸入模擬量信號（4-20mA或者0-10V），調節閥門開度大小 |
|
氣源處理三聯件 |
對氣源進行穩壓、過濾、氣缸潤滑 |
|
備注 |
以上附件不是標準配件，如需配置請訂貨時候注明，電磁換向閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級 |

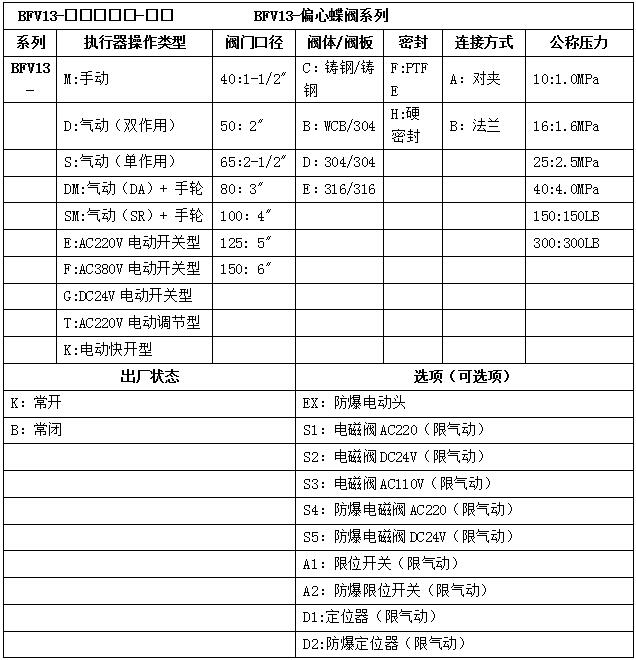

選型表
