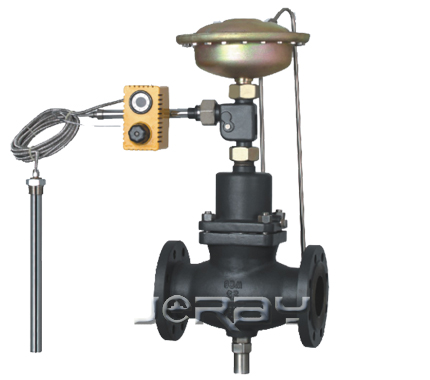

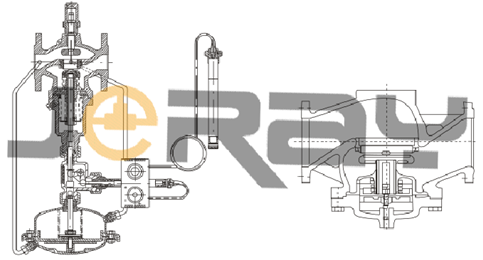

JR300L01T01Y自力式流量溫度組合閥，由一個帶有設定流量的控制閥門、執行器和一個帶定點調整器的溫控儀組成。
適用于非腐蝕性的液體，在系統管道中的流量、溫度控制。按優先動作的原理工作，有能同時控制兩個參數
主要特點如下
1：具有壓力平衡功能，靈敏度高
2：低噪音，性能可靠，免于維護
3：采用標準摸塊化設計
4：通過節流閥標準法調節流量，方便快捷
5、采用進口定點調整器，質量可靠，具有超溫保護功能。
6、通過組合件，可以進行多項組合控制。
技術參數和性能
|
閥體 |
|||||
|
公稱通徑 |
DN15~DN150mm |
||||
|
公稱壓力 |
PN1.6、4.0MPa |
||||
|
法蘭標準 |
ANSI、JIS、DIN、GB、JB（特殊可按用戶提供） |
||||
|
閥體材料 |
鑄鐵（HT200）、鑄鋼（ZG230-450)、鑄不銹鋼（Zg1Cr18Ni9Ti/ZG1Cr18Ni12No2Ti |
||||
|
閥芯材料 |
硬密封 |
不銹鋼（1Cr18ni9Ti、1Cr18Ni12MoTi) |
|||
|
軟密封 |
不銹鋼鑲嵌橡膠圈 |
||||
|
壓力平衡 |
不銹鋼波紋管（DN15~DN125）、平衡膜片（DN150） |
||||
|
ZA5執行器 |
|||||
|
有效面積（c㎡） |
250 |
630 |
|||
|
允許上下膜室之間最大壓差（Mpa） |
0.4 |
0.15 |
|||
|
材料 |
膜蓋：鋼板鍍鋅，膜片：EPDM或FKM夾纖維 |
||||
|
控制管線、接頭 |
鋼管或鋼管Φ10×1（mm）?？ㄌ资浇宇^：R1/4” |
||||
|
執行器 |
|||||
|
執行器編號 |
T06 |
T17 |
|||
|
溫度設定范圍（℃） |
-20~50、20~90、40~110、60~120 |
||||
|
特殊溫度設定（℃） |
110~180、180~250 |
||||
|
溫度保護 |
超值設定值100℃以內 |
||||
|
時間常數（S） |
120 |
20 |
|||
|
溫包材料 |
銅鍍鎳 |
||||
|
毛細管長度 |
5，10，15米 |
||||
性能
設定值偏差
JT300L01Y
JR300T01Y JR300T01R
±5%
±1.5℃
允許泄漏量（在規定實驗條件下）
軟密封
4×0.01%閥額定容量
硬密封
DN15~50
DN65~125
DN150~250
10氣泡/min
20氣泡/min
40氣泡/min
允許工作溫度
公稱通徑
DN15~125mm
DN150~250mm
密封型式
硬密封
≤150℃
≤140℃
冷卻罐2個≤200℃
冷卻罐2個和加長件≤200℃
軟密封
≤150℃
客定流量系數、噪音衡量系數、允許壓差
公稱通徑DN
15
20
25
32
40
40
65
80
100
125
150
額定流量系數KvS
4
6.3
8
16
20
32
50
80
125
160
280
節流器壓差的流量范圍（M3/h）
0.02MPa
0.1-2
0.2-3
0.2-4
0.4-7
0.6-11
0.8-16
3-28
4-40
6-63
8-80
12-125
0.05MPa
0.2-3
0.3-4.5
0.3-6
0.5-10
0.8-16
1.1-24
4- 40
6- 58
9- 90
12- 120
18-180
噪音衡量系數Z值
0.6
0.6
0.6
0.55
0.55
0.5
0.5
0.45
0.4
0.35
0.3
允許壓差
PN16
1.6
1.5
1.2
PN40
2.0
工作原理
根據不同組合情況，參照自力式流量調節閥和自力式溫度調節閥（冷卻型/加熱型）的工作原理。（按優先動作原理工作）

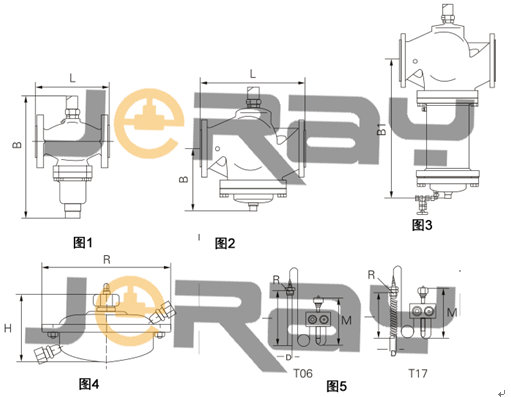

控制閥尺寸及重量（如圖1-圖3）
DN(mm)
15
20
25
32
40
50
65
80
100
125
150
L(mm)
130
150
160
180
200
230
290
310
350
400
480
B(mm)
212
212
238
238
240
240
275
275
380
380
326
B1(mm)
--
--
--
--
--
--
--
--
--
--
630
重量（Kg）
--
--
--
--
--
--
--
--
--
--
140
執行呂尺寸及重量（如圖4-如5）
有效面積（Cm2）
250
R(mm)
263
H(mm)
150
重量(Kg)
9
型號
I(mm)
D(mm)
R(mm)
M
重量(Kg)
T06
380
24
1”
280
3.0
T174
500
30
1”
280
3.5
