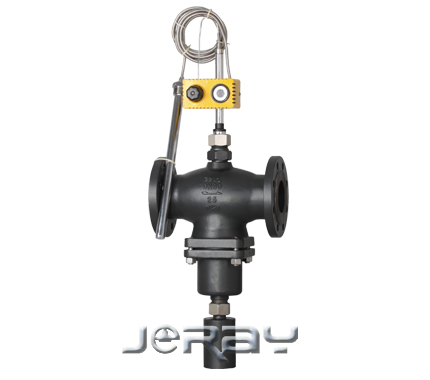

JR300T02Y自力式溫度（冷卻型）控制閥

概述

JR300T02Y/JR300T02R自力式溫度控制閥冷卻型，由控制閥門和一個帶定點調節的溫控器組成。適用于非腐蝕性的液體、氣體和蒸汽，在各種加熱系統中的溫度控制，當被控介質溫度升高時，控制閥開啟

主要特點如下：

1：具有壓力平衡功能，靈敏度高

2：低噪音，性能可靠，免于維護

3：采用標準摸塊化設計

4：采用進口定點調整器，質量可靠，具有超溫保護工能

5、通過組合件，可以進行多項組合控制

工作原理

當被控對象溫度高于設定溫度時，溫包內的液體膨脹，作用在執行器推桿上的力增大，閥芯部件在溫包的作用下使閥門打開，增加水或者其它冷卻介質的流量，使被控對象溫度下降，直到被控對象溫度到了設定值，閥關閉，閥關閉后，被控對象溫度上升，閥又打開，冷卻介質又進入熱交換器，又使溫度降低，這樣使被控溫度為恒定值。閥門開度大小與被對象實際溫度和設定溫度的差值有關。

技術參數和性能

閥體
公稱通徑		DN15~DN150mm
公稱壓力		PN1.6、4.0MPa
法蘭標準		ANSI、JIS、DIN、GB、JB（特殊可按用戶提供）
閥體材料		鑄鐵（HT200）、鑄鋼（ZG230-450)、鑄不銹鋼（Zg1Cr18Ni9Ti/ZG1Cr18Ni12No2Ti
閥芯材料	硬密封	不銹鋼（1Cr18ni9Ti、1Cr18Ni12MoTi)
	軟密封	不銹鋼鑲嵌橡膠圈
壓力平衡		不銹鋼波紋管（DN15~DN125）、平衡膜片（DN150~DN250）

執行器
執行器編號		T06			T17
溫度設定范圍℃		-20~50 20~90 40~110 60~120
特殊溫度調定℃		110~180 180~250
溫度保護		超值設定值100℃以內
時間常數（S）		120				20
溫包材料		銅鍍鎳
毛細管長度		50，10，15米
性能
設定值偏差	±1.5℃
允許泄漏量（在規定實驗條件下）	硬密封		4×0.01%閥額定容量
	軟密封		DN15~50	DN65~125			DN15~250
			10氣泡/min	20氣泡/min			40氣泡/min

注：該有效面積所有對應的壓力設定范圍不適用于DN150~250

性能

設定值偏差		±4%
允許泄漏量（在規定實驗條件下）	硬密封		4*0.01%閥額定容量
	軟密封		DN15~DN50	DN65~DN125	DN150~DN250
			10氣泡/min	20氣泡/min	40氣泡/min

允許工作溫度
公稱通徑		DN15~150mm
密封型式		硬密封				≤200℃
		軟密封				≤150℃
客定流量系數、噪音衡量系數、允許壓差
公稱通徑DN			15		20		25	32	40	40	65	80	100	125	150
額定流量系數KvS			4		6.3		8	16	20	32	50	80	125	160	280
噪音衡量系數Z值			0.6		0.6		0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3
允許壓差	PN16			1.6									1.5		1.2
	PN40			2.0

控閥尺寸及重量（如：圖1）
DN	15	20	25	32	40	50	65	80	100	125	150
L(mm)	130	150	16	180	200	230	290	310	350	400	480
B(mm)	212	212	238	238	240	240	275	275	380	380	295
重量	6.2	6.7	9.7	13	14	17	29	33	60	70	80
執行器尺寸及重量（如：圖2，圖3）
型號		I(mm)		d(mm)		R(mm)		M		重量
T006		380		24		1”		280		3.0
T17		500		30		1”		280		3.5
