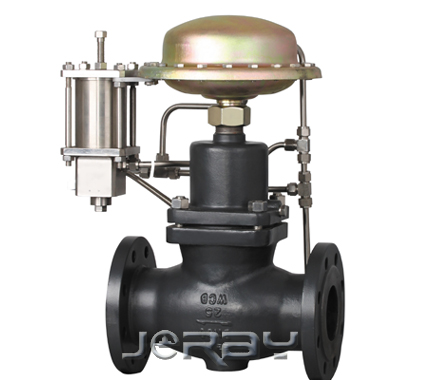

JR300D13R指揮器操作型自力式（閥前）壓力控制閥
概述

JR300D13R指揮器操作型自力式（閥前）壓力控制閥，由控制閥門執行器和一個設定壓力的指揮器組成。適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中的閥前壓力控制，當閥前壓力升高時，控制閥開啟。

工作原理

工藝介質沿箭頭所指方向流經調壓閥，借助于導壓管（4）將閥前壓力P1傳輸?shù)街笓]器，依賴于設定的調節閥螺釘（15）的調整，指揮器內產生一個相應的操作壓力Ps

閥前作用調壓閥，操作壓力Ps作用于執行機構下膜室，調定壓力（閥前壓）P1作用上膜室，閥前壓力與指揮器反饋信號想連。當設定上升時，指揮器內彈簧（13）在P1作用下壓縮，指揮器閥芯（12）向關閉方向（向下）移動，Ps值下降，這樣，執行機構下膜室內P2減小，上膜增大，導致調節機構閥芯向開啟方向移動，從而降低P1，直至恢復為原設定值。當P1下降時，作用方向與上術相反。

當現場設定閥后（或閥前）壓力時，可通過調節螺釘（15）于針閥（16）來設定壓力。

主要特點如下：

1：具有壓力平衡功能，靈敏度高

2：低噪音，性能可靠，免于維護

3：采用標準摸塊化設行

4：控制精度高

技術參數和性能

閥體

公稱通徑

DN15~DN250mm

公稱壓力

PN1.6、4.0MPa

法蘭標準

ANSI、JIS、DIN、GB、JB（特殊可按用戶提供）

閥體材料

鑄鐵（HT200）、鑄鋼（ZG230-450)、鑄不銹鋼（Zg1Cr18Ni9Ti/ZG1Cr18Ni12No2Ti

閥芯材料

硬密封

不銹鋼（1Cr18ni9Ti、1Cr18Ni12MoTi)

軟密封

不銹鋼鑲嵌橡膠圈

壓力平衡

不銹鋼波紋管（DN15~DN125）、平衡膜片（DN150~DN250）

執行器

有效面積（C㎡）

250

壓力設定范圍（MPa）

0.1~0.12

0.08~0.25

0.2~0.5

0.45~1

0.6~2.0

保證壓力閥正常工作的最小壓閥△P（MPa）

DN15~125為0.08 DN150~250為0.1

允許上膜室之間最大壓差（MPa）

0.4

材料

膜蓋：鋼板鍍鋅，膜片：EPDM或FKM夾纖維

控制管線、接頭

銅管或鋼管Φ10*1（mm），卡套式接頭：R1/4”

注：該有效面積所有對應的壓力設定范圍不適用于DN150~250

性能

設定值偏差 ±4%

允許泄漏量（在規定實驗條件下）

硬密封

4*0.01%閥額定容量

軟密封

DN15~DN50

DN65~DN125

DN150~DN250

10氣泡/min

20氣泡/min

40氣泡/min

結構簡圖

1：閥體

2：閥座

3：閥桿

4：閥前壓力P1導壓管

5：平衡波紋管

6：行程顯示件

7：膜片

8：彈簧

9：操作壓力Ps導壓管

10:閥后壓力P2導壓管

11：指揮器

12指揮閥芯

13：彈簧

14：波紋管

15：調節螺釘

16：可調針閥

允許工作溫度

公稱通徑

DN15~125mm

DN 150~250mm

密封型式

硬密封

≤150℃

≤140℃

冷卻罐≤200℃

冷卻罐和加長≤200℃

冷卻罐和散熱≤350℃※

冷卻罐和加長≤350℃※

軟密封

≤150℃

注：※表示該閃允許工作溫度，僅當介抽為蒸汽式有效，且耐溫之至350攝氏度需先用PN40閥體

控制閥尺寸及重量

DN（mm）

15

20

25

32

40

50

65

80

100

125

150

200

250

L（mm）

130

150

160

180

200

230

290

310

350

400

480

600

730

B（mm）

212

212

238

238

240

240

275

275

380

380

326

354

404

重量（KG）

6.2

6.7

9.7

13

14

17

29

33

60

70

80

140

220

B1（mm）

-

-

-

-

-

-

-

-

-

-

630

855

1205

重量（KG）

-

-

-

-

-

-

-

-

-

-

140

210

300

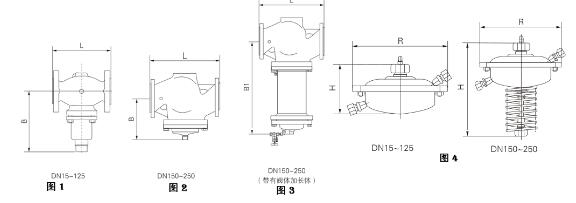

執行器尺寸及重量見圖4

有效面積（CM2）

250

R(mm)

263

H(mm)

配閥門DN15~125

150

配閥門DN150~250

440

重量

18

22
