當前位置：首頁 >> 產品中心 >> BFV13-硬密封法蘭/對夾式電動蝶閥

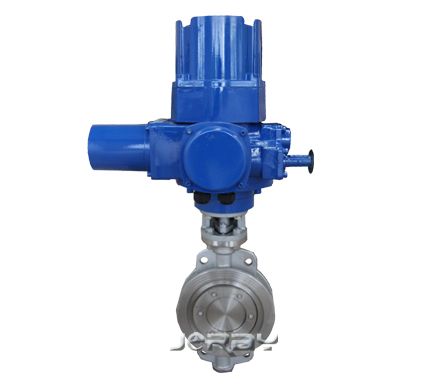

BFV13-硬密封法蘭/對夾式電動蝶閥

設計特點

國產精品、技術精湛、密封可靠、應用廣泛、替代進口

流動通性能好、品質優良、精巧美觀、啟閉力矩小、壽壽長

球閥高平臺結構ISO5211連接標準、安裝更加專業和方便

開啟靈活、工作穩定、結構緊湊、輕巧美觀

產品應用與特點

電動三偏心金屬硬密封蝶閥，采用三偏心結構設計，閥板在開啟和關閉全行程范圍內均與閥座無摩擦，消除了旋轉類控制閥因閥座開啟關閉所造成閥座磨損而引起的泄漏。閥座采用多層次結構，利用金屬與非金屬材料的完美結合構成密封面，在高溫和低溫工況下均良好使用，如今在石油化工、國防軍工、航天航空，電力裝備、鋼鐵冶金、干燥設備、核工業、暖通空調、生物制藥、表面處理、涂裝設備、灌裝設備、船舶工業、自動控制、紡織印染等行業中廣泛使用，也是工程建設、科技建設的首選產品。

技術參數

公稱通徑

DN25~DN1000

連接方式

法蘭 /對夾

執行器選配

JRV系列、JRQ系列及進品執行器系列

控制方式

開關型、調節型

電源電壓

AC220V、AC380V、DC24V（其它訂做）

公稱壓力

PN6、PN10、PN16

介提溫度

-30~425℃

環境溫度

標準型：-20~80℃

防護等級

IP67

閥體材質

碳鋼、不銹鋼

密封材質

聚四氟乙烯（F）、金屬硬密封（H）、硬質合金（Y）

備注：其它特殊密封材質或特殊溫度亦可根據密戶要求設計選型

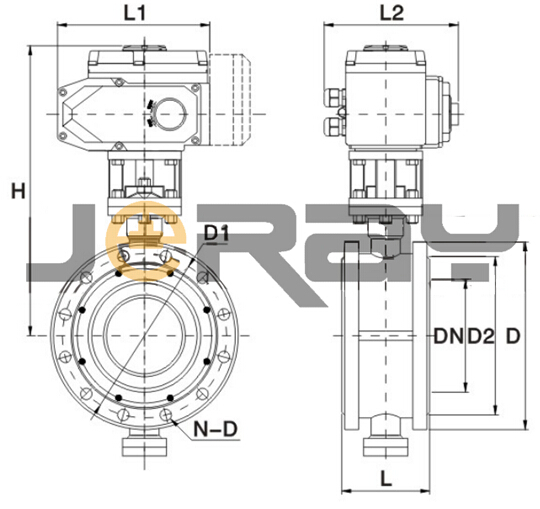

主要外形尺寸—PN16（16bar）

公稱

通徑DN

尺寸

L

L1

L2

H

D

D1

D2

N-D

DN50

108

165

150

250

160

125

99

4-18

DN65

112

190

170

270

180

145

118

4-8

DN80

114

190

170

290

195

160

132

8-18

DN100

127

270

220

310

215

180

156

8-18

DN125

140

270

220

380

245

210

184

8-18

DN150

140

270

220

410

280

240

211

8-22

DN200

152

270

220

465

335

295

266

12-22

DN250

165

270

220

505

405

355

319

12-26

DN300

178

270

220

580

460

410

370

12-26

DN350

190

270

220

640

520

470

429

16-26

DN400

216

270

220

695

580

525

480

16-30

DN450

222

270

220

755

640

585

548

20-30

DN500

229

270

220

820

715

650

609

20-33

特殊選項

防爆型

防爆等級：Exd II BT4

調節型

輸入4~20mA、0~5V、0~10V等信號，實瑞閥門調節功能

開關型

電動執行器配手動裝置，開、關閥功能

備注：1、電動執行器的參數和選配請查閱執行器資料

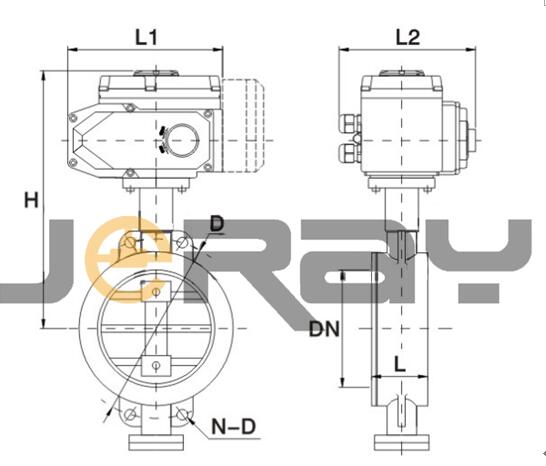

對夾式

主要外形尺寸—PN16（16bar）

公稱

通徑DN

尺寸

L

L1

L2

H

D

N-D

DN50

43

165

150

250

125

4-18

DN65

46

190

170

270

145

4-18

DN80

49

190

170

290

160

8-18

DN100

64

270

220

310

180

8-18

DN125

70

270

220

380

210

8-18

DN150

70

270

220

410

240

8-22

DN200

71

270

220

465

295

12-22

DN250

76

270

220

505

355

12-26

DN300

83

270

220

580

410

12-26

DN350

92

270

220

640

470

16-26

DN400

102

270

220

695

525

16-30

DN450

114

270

220

755

585

20-30

DN500

127

270

220

280

650

20-33

特殊選項

2、如有特殊工況要求或加大執行器規格，具體參數和外尺寸請身我們索取。

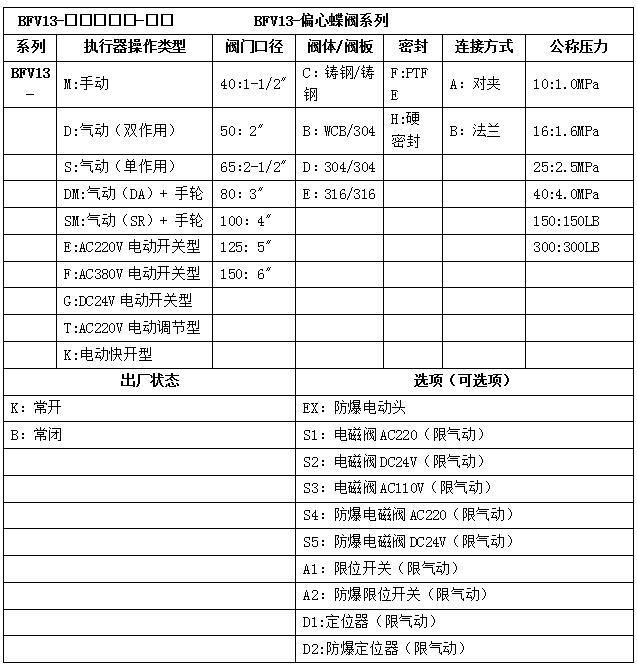

型號選型
