當前位置：首頁 >> 產品中心 >> BV1-薄型法蘭電動球閥

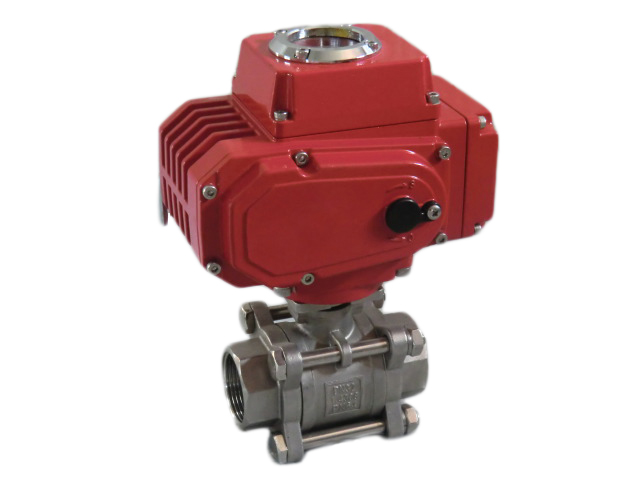

BV1-薄型法蘭電動球閥
設計特點

防火設計，球閥與球體之間帶防靜電裝置，閥桿防爆出設計

雙層閥桿填料符合德國TVTA-LUFL的閥桿泄漏測試要求

雙蝶形彈片自動壓緊填料設計

美系精裝、技術精湛、密封可靠、應用廣泛、替代進口

流動通性能好、品質優良、精巧美觀、啟閉力矩小、壽壽長

球閥高平臺結構ISO5211連接標準、安裝更加專業和方便

雙層閥桿填料符合德國TVTA-LUFL的閥桿泄漏測試要求

雙蝶形的彈片自動壓緊填料設計

產品應用

電動薄型球閥是引進美國技術進行國產化設計而發展的新一代超短法蘭矩球閥，廣泛應用于骯天航空、國防軍工、石油化工、電力裝備、鋼鐵冶金、核工業、生特制藥、暖通空調、真空設備等行業的自動控制。

技術參數

公稱通徑

DN25~DN150

連接方式

法蘭

執行器選配

JRV系列、JRQ系列及進品執行器系列

控制方式

開關型、調節型

電源電壓

AC220V、AC380V、DC24V（其它訂做）

介提溫度

-30~425℃

環境溫度

標準型：-20~150℃

防護等級

IP67

閥體材質

碳鋼、不銹鋼

密封材質

聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質哈金（Y）

備注：其它特殊密封材質或特殊溫度亦可根據密戶要求設計選型

主要外形尺寸—PN16（16bar）

公稱

通徑DN

尺寸

L

L1

L2

H

D

D1

D2

T-f

N-D

DN15

32

165

150

220

95

65

46

14-2

4-12

DN20

38.5

165

150

230

105

75

56

14-2

4-12

DN25

45

165

150

185

115

85

65

16-2

4-12

DN32

55

165

150

195

140

100

76

16-3

4-16

DN40

62

190

170

205

150

110

84

18-3

4-16

DN50

72

190

170

210

165

125

99

20-3

4-16

DN65

95

190

170

220

185

145

118

22-3

4-16

DN80

120

270

220

270

200

160

132

24-3

8-16

DN100

145

270

220

280

220

180

156

24-3

8-16

DN125

200

270

220

295

250

210

184

26-3

8-16

DN150

225

270

220

310

285

240

211

26-3

8-20

特殊選項

防爆型

防爆等級：Exd II BT4

調節型

輸入4~20mA、0~5V、0~10V等信號，實瑞閥門調節功能

開關型

電動執行器配手動裝置，開、關閥功能

備注：1、電動執行器的參數和選配請查閱執行器資料

2、如有特殊工況要深圳市或加大執行器規格，具體參數和外尺寸請身我們索取。
