設計特點
國產精品、技術精湛、密封可靠、應用廣泛、替代進口
流動通性能好、品質優良、精巧美觀、啟閉力矩小、壽壽長
球閥高平臺結構ISO5211連接標準、安裝更加專業和方便
開啟靈活、工作穩定、結構緊湊、輕巧美觀
產品應用與特點
電動固定球閥是工業自動化控制系統中的重要執行機構，可遠距離集中控制能滿足計算機程控的需要、暖通空調、鋼鐵冶金、工業窯爐、灌裝設備、釀酒設備、干燥設備、真空設備、表面片理、生物制藥、食品機械、紡織印染、造紙等行業中得到廣泛使用，也是國防建設、科技建設的首先產品
技術參數
|
公稱通徑 |
DN25~DN500 |
|
連接方式 |
法蘭 |
|
執行器選配 |
JRV系列、JRQ系列及進品執行器系列 |
|
控制方式 |
開關型、調節型 |
|
電源電壓 |
AC220V、AC380V、DC24V（其它訂做） |
|
公稱壓力 |
PN6、PN10、PN16 |
|
介提溫度 |
-30~425℃ |
|
環境溫度 |
標準型：-20~150℃ |
|
防護等級 |
IP67 |
|
閥體材質 |
碳鋼、不銹鋼 |
|
密封材質 |
聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、全內襯聚四氟乙烯（F46/F4） |
備注：其它特殊密封材質或特殊溫度亦可根據密戶要求設計選型

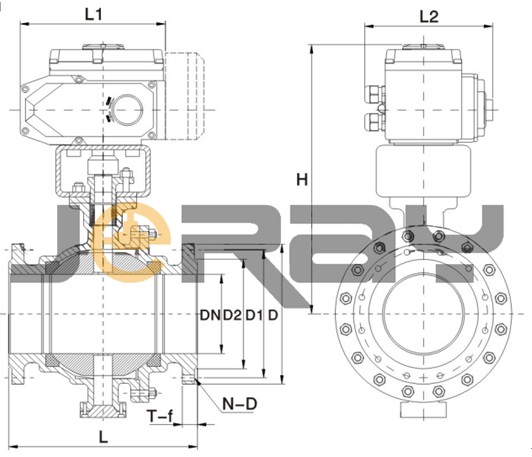

主要外形尺寸—PN16（16bar）
|
公稱 通徑DN |
尺寸 |
||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
T-f |
N-D |
|
|
DN50 |
178 |
190 |
170 |
290 |
165 |
125 |
99 |
20-3 |
4-18 |
|
DN65 |
190 |
270 |
220 |
330 |
185 |
145 |
118 |
20-3 |
4-18 |
|
DN80 |
203 |
270 |
220 |
345 |
200 |
160 |
132 |
20-3 |
8-18 |
|
DN100 |
229 |
270 |
220 |
355 |
220 |
180 |
156 |
22-3 |
8-18 |
|
DN125 |
356 |
270 |
220 |
385 |
250 |
210 |
184 |
22-3 |
8-18 |
|
DN150 |
394 |
270 |
220 |
405 |
285 |
240 |
211 |
24-3 |
8-22 |
|
DN200 |
457 |
270 |
220 |
430 |
340 |
295 |
266 |
24-3 |
12-22 |
|
DN250 |
533 |
270 |
220 |
465 |
405 |
355 |
319 |
26-3 |
12-26 |
特殊選項
|
防爆型 |
防爆等級：Exd II BT4 |
|
調節型 |
輸入4~20mA、0~5V、0~10V等信號，實瑞閥門調節功能 |
|
開關型 |
電動執行器配手動裝置，開、關閥功能 |
備注：1、電動執行器的參數和選配請查閱執行器資料
2、如有特殊工況要求或加大執行器規格，具體參數和外尺寸請聯系我們索取。
型號選型表
