設計特點
防火設計,球閥與球體之間帶防靜電裝置,閥桿防爆出設計
雙層閥桿填料符合德國TVTA-LUFL的閥桿泄漏測試要求
雙蝶形彈片自動壓緊填料設計
美系精裝、技術精湛、密封可靠、應用廣泛、替代進口
流動通性能好、品質優良、精巧美觀、啟閉力矩小、壽壽長
球閥高平臺結構ISO5211連接標準、安裝更加專業和方便
雙層閥桿填料符合德國TVTA-LUFL的閥桿泄漏測試要求
雙蝶形的彈片自動壓緊填料設計
產品應用

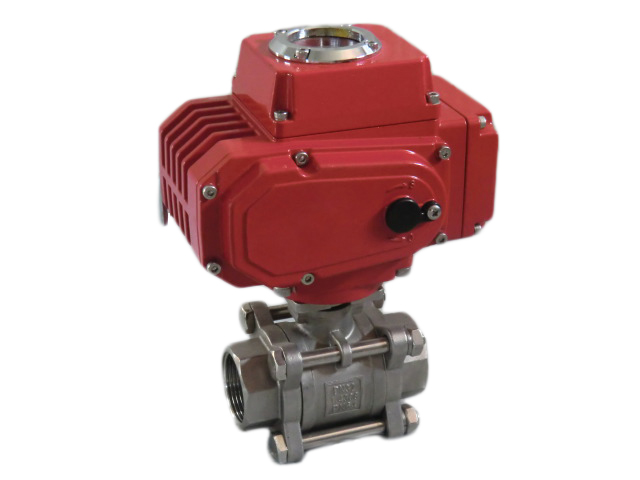

電動三片式對焊球閥是近年來廣泛采用的一種燃氣閥門,有著自身優越性、開關無磨擦、密封不會受到磨損、啟閉力矩小選配執行器以精巧型為主來實現對介質的切斷或設節,如今天燃氣設備電力裝備、鋼鐵冶金、核工業、生特制藥、暖通空調、真空設備等行業的自動控制。
技術參數
|
公稱通徑 |
DN25~DN150 |
|
連接方式 |
對焊 |
|
執行器選配 |
JRV系列、JRQ系列及進品執行器系列 |
|
控制方式 |
開關型、調節型 |
|
電源電壓 |
AC220V、AC380V、DC24V(其它訂做) |
|
公稱壓力 |
1000WOG,2000WOG |
|
介提溫度 |
-30~425℃ |
|
環境溫度 |
標準型:-20~150℃ |
|
防護等級 |
IP67 |
|
閥體材質 |
碳鋼、不銹鋼 |
|
密封材質 |
聚四氟乙烯(F)、對位聚苯(PPL) |
備注:其它特殊密封材質或特殊溫度亦可根據密戶要求設計選型

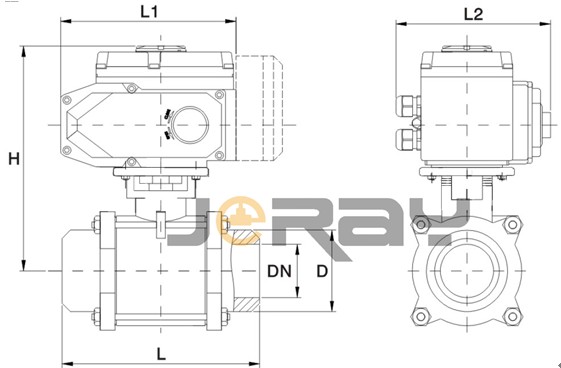

主要外形尺寸—PN16(16bar)
|
公稱 通徑DN |
尺寸 |
||||
|
L |
L1 |
L2 |
H |
D |
|
|
DN15 |
75 |
165 |
150 |
223 |
21 |
|
DN20 |
85 |
165 |
150 |
230 |
27 |
|
DN25 |
90 |
165 |
150 |
190 |
34 |
|
DN32 |
112 |
165 |
150 |
195 |
43 |
|
DN40 |
120 |
190 |
170 |
210 |
49 |
|
DN50 |
145 |
190 |
170 |
220 |
61 |
|
DN65 |
170 |
190 |
170 |
235 |
76 |
|
DN80 |
200 |
270 |
220 |
280 |
89 |
特殊選項
|
防爆型 |
防爆等級:Exd II BT4 |
|
調節型 |
輸入4~20mA、0~5V、0~10V等信號,實瑞閥門調節功能 |
|
開關型 |
電動執行器配手動裝置,開、關閥功能 |
備注:1、電動執行器的參數和選配請查閱執行器資料
2、如有特殊工況要求或加大執行器規格,具體參數和外尺寸請聯系我們索取。
型號選型表
|
PBV1-□□□□□-□□ PBV1-塑料法蘭球閥系列 |
|||||
|
系列 |
操作類型 |
閥門口徑 |
閥體材質 |
密封 |
公稱壓力 |
|
BV33- |
M:手動 |
15:1/2" |
A:304 |
F:PTFE |
16:1.6MPa |
|
D:氣動(雙作用) |
20:3/4" |
B:316 |
L:PPL |
25:2.5MPa |
|
|
S:氣動(單作用) |
25:1" |
D:304L |
|
40:4.0MPa |
|
|
DM:氣動(DA)+ 手輪 |
32:1-1/4" |
E:316L |
|
63:6.3MPa |
|
|
SM:氣動(SR)+ 手輪 |
40:1-1/2" |
|
|
|
|
|
E:AC220V電動開關型 |
50:2" |
|
|
|
|
|
F:AC380V電動開關型 |
65:2-1/2" |
|
|
|
|
|
G:DC24V電動開關型 |
80:3" |
|
|
|
|
|
T:AC220V電動調節型 |
100:4" |
|
|
|
|
|
K:電動快開型 |
|
|
|
|
|
|
出廠狀態 |
選項(可選項) |
||||
|
K:常開 |
EX:防爆電動頭 |
||||
|
B:常閉 |
S1:電磁閥AC220(限氣動) |
||||
|
|
S2:電磁閥DC24V(限氣動) |
||||
|
|
S3:電磁閥AC110V(限氣動) |
||||
|
|
S4:防爆電磁閥AC220(限氣動) |
||||
|
|
S5:防爆電磁閥DC24V(限氣動) |
||||
|
|
A1:限位開關(限氣動) |
||||
|
|
A2:防爆限位開關(限氣動) |
||||
|
|
D1:定位器(限氣動) |
||||
|
|
D2:防爆定位器(限氣動) |
||||
